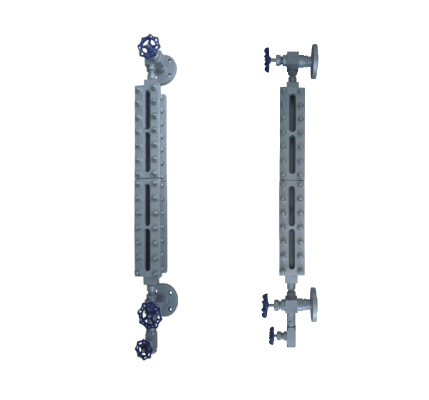

产品名称：HG5型玻璃管液位计
型 号：HG5
产品概述
ULB-A普通型玻璃板液位计，用来直接指示工业生产过程中各种容器内介质的液位高度。具有结构简单，直观可靠，经久耐用等优点。液位计广泛应用于石油、化工、锅炉、制药、天然气工程等行业中各种容器及锅炉的液位测量。
结构原理
ULB-A普通型玻璃板液位计由表体、上阀门、下阀门和排污阀等组成，通过上下端连接法兰与容器上的对应法兰相连接，构成连通器，透过玻璃板直接观察容器内液体的实际高度。上下阀门内均设有安全保护装置，当玻璃板意外损坏时，保护钢珠在容器内压的作用下自动关闭液体通道，防止液体外喷。
单色液位计适用于稍有色泽的液位；双色透光式，适用于无色透明液体。
液位计的玻璃接液面加装优质云母片，具有较强的耐腐蚀性，适用于锅炉水等相类似的工作场合。
技术参数
法兰中心距（L）：500、800、1100、1400、1700、2000mm；其它规格由用户指定。
压力等级：≤6.3MPa或Class300。
工作温度：≤250℃。
连接法兰：DN20、DN25、DN40 HG/T20592-2009、HG/T20615-2009或用户指定。
伴热夹套接头：G1/2″外螺纹或用户指定。
排污阀接口尺寸：Rc1/2、NPT1/2内螺纹或用户指定。
伴热蒸汽压力：≤1.0MPa。
针型阀自动关闭压力：≥0.6MPa。
产品选型
|
ULB- |
|
玻璃板液位计 |
系 列 号 |
||||||
|
|
A |
|
普通型：压力≤6.3MPa，温度≤250℃ |
类 型 |
|||||
|
|
T |
|
透光式 |
形 式 |
|||||
|
R |
|
反射式 |
|||||||
|
M |
|
透光式无盲区：观测长度=中心距 |
|||||||
|
N |
|
反射式无盲区：观测长度=中心距 |
|||||||
|
|
D |
|
单色显示 |
颜色显示 |
|||||
|
S |
|
双色显示 |
|||||||
|
|
1 |
|
1.6MPa |
压力等级 |
|||||
|
2 |
|
2.5MPa |
|||||||
|
3 |
|
4.0MPa |
|||||||
|
4 |
|
6.3MPa |
|||||||
|
A |
|
Class150（2.0MPa） |
|||||||
|
B |
|
Class300（5.0MPa） |
|||||||
|
X |
|
其它压力等级 |
|||||||
|
|
C |
|
碳钢 |
接液材质 |
|||||
|
S |
|
不锈钢：304 |
|||||||
|
P |
|
不锈钢：316L |
|||||||
|
T |
|
其它材质 |
|||||||
|
|
W |
|
伴热夹套 |
附 加 |
|||||
|
|
Y |
加云母片（仅适用于单色） |
|||||||
|
ULS- |
A |
T |
D |
3 |
S |
W |
|
|
选型举例 |
|
ULB-ATD3SW为普通型、透光式、单色显示、压力等级4.0MPa，接液材质为不锈钢304、带伴热夹套的玻璃板液位计。 |
|||||||||
