产品名称：三色无盲区石英玻璃管界位计

型    号：ULS-D

产品概述

ULS-D型三色无盲区石英玻璃管界位计采用高纯度石英管(99.99%SiO2)制造，系就地式界位测量仪表，用来直接指示工业生产过程中各种容器内介质的液位高度。

界位计根据不同介质对光波的折射率不同的原理研制而成，具有三色清晰显示和优异的防酸功能，克服了板式或管式液位计在满液或无液时无法判断液位的缺点，并具有耐高温、高压，防粘稠，寿命长，冲洗、维护方便等特点，广泛用于石油、化工、电力、制药、水处理等行业中各种容器的界位测量，特别适用于无色透明介质，如水、液氯、轻油、液化气、丙烯、常温碱液等多种烃、油品溶液的液位测量。

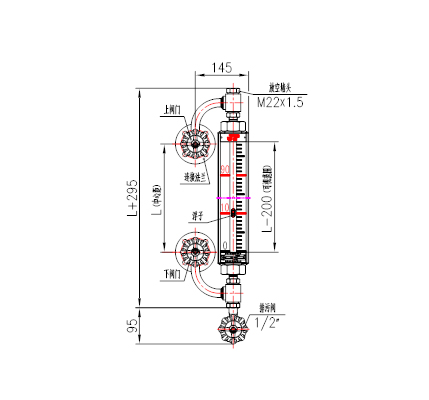

结构原理

ULS-D型三色无盲区石英玻璃管界位计，通过连接法兰与容器构成连通回路，利用自然光在液体中折射的光学原理，借助滤色红绿玻璃片，使液相显示绿色，气相显示红色，实现清晰的液位指示。

界位计的两端带有针形阀，且有安全保护钢珠，当玻璃管发生意外破损时，可自动关闭液体通道，防止液体外喷。

ULS-D型三色无盲区界位计，利用两种液体界面和液体与气相的折射光学原理，根据两种液相介质的比重差，以浮子为测量元件，使其漂浮在介质的界面上，清晰指示出界位高度，同时显示液绿气红的液位。

技术参数

法兰中心距（L）：300、500、800、1100、1400、1700、2000、2500mm；法兰中心距在2500mm内可由用户任意指定。

可视长度（H）：ULS-D型：H=L。

压力等级：1.6  2.5  4.0  6.3 MPa或Class150、300。

工作温度：-40～450℃。

连接法兰：DN20、DN25、DN40  HG/T20592-2009、HG/T20615-2009或用户指定。

伴热夹套接头：G1/2″外螺纹或用户指定。

排污阀接口尺寸：Rc1/2、NPT1/2内螺纹或用户指定。

伴热蒸汽压力：≤1.0 MPa。

针型阀自动关闭压力：≥0.3Mpa。
