产品名称:液态硫磺专用型磁浮子液位计
型 号:UHZ-H

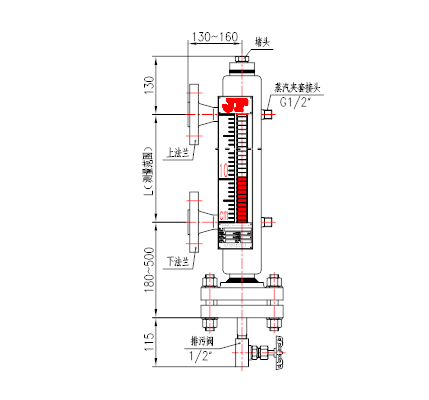

产品概述
UHZ-H液态硫磺专用型磁浮子液位计由腔体、磁浮子、指示器组成,全过程测量无盲区、测量范围大。液位计结构简单、显示醒目、直观,可选配液位变送器,将液位或界位转换成4~20mA DC标准电信号,进行远距离检测和显示;也可选配液位开关,实现液(界)位的上、下限报警和控制。
UHZ-H液态硫磺专用型磁浮子液位计适用于各种塔、罐等容器设备中液态硫磺的液位测量。液位计广泛应用于石油、化工、轻工、医药、冶金、船舶工业等行业生产过程中液态硫磺液位的现场指示和远程测量。
结构原理
1.就地指示型
磁浮子液位计是根据液体的浮力和磁性耦合作用的原理设计制造的。当被测容器中的液位上升、下降时,液位计腔体中的浮子也随之升降(见结构原理图)。浮子内的磁钢通过磁耦合传递到现场指示器,用红白两色(液红气白)醒目直观地指示出容器内的液位或界位,即当液位上升时,指示器由白色转为红色,当液位下降时,指示器由红色转为白色,指示器的红、白交界处为容器内介质液(界)位的实际高度。还可通过选配的液位变送器和液位开关实现远距离检测和控制。
![]() |
顶装式磁浮子液位计安装在地下储罐、储槽或容器的顶部,浮子随液位(或界面)上、下移动,通过连杆顶部的磁钢驱动指示器,用红白两色(液红气白)醒目直观地指示出容器内的液位或界位。也可通过选配的液位变送器和液位开关实现远距离检测和控制。
2.液位开关
液位开关安装于腔体外侧,量程范围内可任意调节控制位置,单台液位计可安装上、下限液位报警开关和多个报警。
液位计腔体内的磁浮子随液位的变化上下移动,当磁浮子由下而上到达液位开关时设定点时,磁浮子内磁钢产生的磁场驱动液位开关动作(吸合或断开),磁浮子继续上升,开关保持该状态不变;当磁浮子由上而下到达液位开关设定点时,磁场再次驱动液位开关转换状态并保持,因此开关具有稳态记忆功能。
3.液位变送器
液位变送器分为干簧管式和磁致伸缩式两种形式,捆绑于腔体外侧。
干簧管式液位变送器由传感和转换两部分组成。当磁性浮子随液位上下移动时,对应于液位位置的干簧管受磁浮子内磁场的作用吸合,电阻链阻值发生变化,液位的变化转换成4~20mA标准电流信号输出,从而实现对液位的显示、控制、调节和报警。
磁致伸缩式液位变送器测量管内有一根磁致伸缩线,借助微处理器控制的传感器电路,沿磁致伸缩线发射电流脉冲,从而在磁致伸缩线周围产生一个环形磁场。磁浮子内部的磁钢驱使磁致伸缩线沿轴向磁化。两个磁场叠加处会产生一个扭转脉冲,并沿磁致伸缩线传递到传感器顶部,脉冲传送时间被电路单元获取并计算,从而确定被测液位的位置。传感器将液位的变化转换成4~20mA标准电流信号输出,从而实现对液位的显示、控制、调节和报警。其优点时是测量精度极高。
技术参数
1.就地指示型
测量范围:300~6000mm(6000mm以上分段定制);顶装式300~3000mm
指示精度:±10mm
介质温度:≤250℃(液态硫专用型)
压力等级:液态硫专用型≤2.5MPa或Class150
介质密度:≥0.5g/cm3
介质粘度:≤150cP(伴热)
接液材质:304、316、321、316L等(其它材质可定制)
连接法兰:DN25(侧装式)、DN150(顶装式) HG/T20592-2009(欧洲体系)、
HG/T20615-2009(美洲体系)或用户指定。
排污阀接口:Rc1/2、NPT1/2内螺纹(或用户指定)
伴热夹套接口:G1/2″外螺纹或用户指定。
2.液位开关
输出信号: 常开或常闭(SPDT触点)
触点容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)
精 度: ±5mm
环境温度: -40~80℃
出线口: M20×1.5内螺纹或NPT1/2
防爆标志: 隔爆型 Ex dⅡCT4
本安型Ex iaⅡCT4
本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF,本安型配用LB878S、LB978S等安全栅。
防护等级:IP65
3.液位变送器
3.1 干簧管式液位变送器
测量范围:300~6000mm(6000mm以上分段定制)
基本误差:±10mm
输出信号:4~20mA DC
电源电压;24V DC
环境温度:-40~80℃
出线口:M20×1.5 内螺纹或NPT1/2
防爆标志: 隔爆型 Ex dⅡCT4
本安型Ex iaⅡCT4
本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF,本安型配用LB878S、LB978S等安全栅。
防护等级:IP65
3.2 磁致伸缩式液位变送器
测量范围:300~6000mm(6000mm以上分段定制)
基本误差:±1mm
输出信号:4~20mA DC
电源电压;24V DC
环境温度:-40~80℃
介质温度:-40~100℃(常温型)、0~280℃(高温型)
出线口:M20×1.5 内螺纹或G3/4
防爆标志: 隔爆型 Ex dⅡCT6
本安型Ex iaⅡCT6
本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF,本安型配用LB878S、
LB978S等安全栅。
防护等级:IP65
产品选型
UHZ- |
|
磁浮子液位计 |
系 列 号 |
|||||||
|
H |
|
液态硫专用型:压力等级≤2.5MPa,温度≤250℃ |
基本形式 |
||||||
|
Y |
|
液位 |
物位形式 |
||||||
J |
|
界位 |
||||||||
|
1 |
|
1.6MPa |
压力等级 |
||||||
2 |
|
2.5MPa |
||||||||
A |
|
Class150(2.0MPa) |
||||||||
X |
|
其它压力等级 |
||||||||
|
1 |
|
侧侧装 |
安装方式 |
||||||
2 |
|
顶装式 |
||||||||
|
N |
|
不带液位变送器 |
变 送 器 |
||||||
G |
|
带干簧管式液位变送器 |
||||||||
C |
|
带磁致伸缩式液位变送器 |
||||||||
|
N |
|
不带液位开关 |
液位开关 |
||||||
H |
|
带上限液位开关 |
||||||||
L |
|
带下限液位开关 |
||||||||
M |
|
带上、下限液位开关 |
||||||||
X |
|
其它设定点液位开关 |
||||||||
|
N |
|
无防爆 |
防爆形式 |
||||||
D |
|
隔爆型 |
||||||||
A |
|
本安型 |
||||||||
|
-W1 |
套筒式蒸汽伴热夹套 |
伴热方式 |
|||||||
-W3 |
电伴热(自限温) |
|||||||||
UHZ- |
H |
Y |
A |
1 |
G |
M |
D |
-W1 |
|
选型举例 |
UHZ-HYB1GMD-W1为液态硫专用型、测量液位、压力等级Class150、侧侧安装、带干簧管式液位变送器、带上、下限液位开关、隔爆型、带套筒式蒸汽伴热夹套的磁浮子液位计 |
