产品名称：低温型磁浮子液位计

型    号：UHZ-D

产品概述

UHZ-D低温型磁浮子液位计由腔体、磁浮子、指示器组成，全过程测量无盲区、测量范围大。液位计结构简单、显示醒目、直观，可选配液位变送器，将液位或界位转换成4～20mA DC标准电信号，进行远距离检测和显示；也可选配液位开关，实现液（界）位的上、下限报警和控制。

UHZ-D低温型磁浮子液位计适用于各种塔、罐、槽等容器等设备中的液位或界位测量，适用于易燃易爆、低温、有毒和一般腐蚀性介质的测量。液位计广泛应用于石油、化工、轻工、医药等行业生产过程中液（界）位的现场指示和远程测量。

结构原理

1.就地指示型

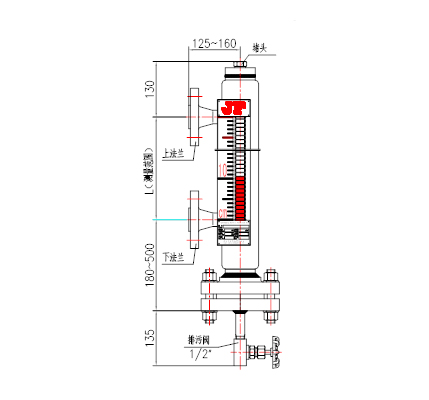

磁浮子液位计是根据液体的浮力和磁性耦合作用的原理设计制造的。当被测容器中的液位上升、下降时，液位计腔体中的浮子也随之升降（见结构原理图）。浮子内的磁钢通过磁耦合传递到现场指示器，用红白两色（液红气白）醒目直观地指示出容器内的液位或界位，即当液位上升时，指示器由白色转为红色，当液位下降时，指示器由红色转为白色，指示器的红、白交界处为容器内介质液（界）位的实际高度。还可通过选配的液位变送器和液位开关实现远距离检测和控制。

顶装式磁浮子液位计安装在地下储罐、储槽或容器的顶部，浮子随液位（或界面）上、下移动，通过连杆顶部的磁钢驱动指示器，用红白两色（液红气白）醒目直观地指示出容器内的液位或界位。也可通过选配的液位变送器和液位开关实现远距离检测和控制。

2.液位开关

液位开关安装于腔体外侧，量程范围内可任意调节控制位置，单台液位计可安装上、下限液位报警开关和多个报警。

液位计腔体内的磁浮子随液位的变化上下移动，当磁浮子由下而上到达液位开关时设定点时，磁浮子内磁钢产生的磁场驱动液位开关动作（吸合或断开），磁浮子继续上升，开关保持该状态不变；当磁浮子由上而下到达液位开关设定点时，磁场再次驱动液位开关转换状态并保持，因此开关具有稳态记忆功能。

3.液位变送器

液位变送器分为干簧管式和磁致伸缩式两种形式，捆绑于腔体外侧。

干簧管式液位变送器由传感和转换两部分组成。当磁性浮子随液位上下移动时，对应于液位位置的干簧管受磁浮子内磁场的作用吸合，电阻链阻值发生变化，液位的变化转换成4～20mA标准电流信号输出，从而实现对液位的显示、控制、调节和报警。

磁致伸缩式液位变送器测量管内有一根磁致伸缩线，借助微处理器控制的传感器电路，沿磁致伸缩线发射电流脉冲，从而在磁致伸缩线周围产生一个环形磁场。磁浮子内部的磁钢驱使磁致伸缩线沿轴向磁化。两个磁场叠加处会产生一个扭转脉冲，并沿磁致伸缩线传递到传感器顶部，脉冲传送时间被电路单元获取并计算，从而确定被测液位的位置。传感器将液位的变化转换成4～20mA标准电流信号输出，从而实现对液位的显示、控制、调节和报警。其优点时是测量精度极高。

技术参数

1.就地指示型

测量范围：300～6000mm（6000mm以上分段定制）；顶装式300～3000mm

指示精度：±10mm

介质温度：-80～0℃（低温防霜型）

压力等级：≤6.3MPa或Class300

介质密度：≥0.4g/cm³

介质密度差：≥0.16g/cm³

介质粘度：≤150cP（对于粘度大和易结晶的介质，可选伴热夹套或电伴热）

接液材质：304、316、321、316L、TA2等（其它材质可定制）

连接法兰：DN25（侧装式）、DN150（顶装式）  HG/T20592-2009（欧洲体系）、

HG/T20615-2009（美洲体系）或用户指定。

排污阀接口：Rc1/2、NPT1/2内螺纹（或用户指定）

2.液位开关

输出信号: 常开或常闭（SPDT触点）

触点容量: 220V AC 1A (普通型、隔爆型)、24V DC 50mA (本安型)

精    度: ±5mm

环境温度: -40～80℃

出线口: M20×1.5内螺纹或NPT1/2

防爆标志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、LB978S等安全栅。

防护等级：IP65

3.液位变送器

3.1 干簧管式液位变送器

测量范围：300～6000mm（6000mm以上分段定制）

基本误差：±10mm

输出信号：4～20mA DC

电源电压；24V DC

环境温度：-40～80℃

出线口：M20×1.5 内螺纹或NPT1/2

防爆标志: 隔爆型 Ex dⅡCT4

本安型Ex iaⅡCT4

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、LB978S等安全栅。

防护等级：IP65

3.2 磁致伸缩式液位变送器

测量范围：300～6000mm（6000mm以上分段定制）

基本误差：±1mm

输出信号：4～20mA DC

电源电压；24V DC

环境温度：-40～80℃

介质温度：-40～100℃（常温型）、0～280℃（高温型）

出线口：M20×1.5 内螺纹或G3/4

防爆标志: 隔爆型 Ex dⅡCT6

本安型Ex iaⅡCT6

本安型敷设电缆的电感、电容量不超过4.2mH、0.13μF，本安型配用LB878S、

LB978S等安全栅。

防护等级：IP65

产品选型
