产品名称：防腐型玻璃板液位计
型 号：ULB-F
产品概述
ULB-F防腐型玻璃板液位计，用来直接指示工业生产过程中各种容器内介质的液位高度。具有结构简单，直观可靠，经久耐用等优点。液位计广泛应用于石油、化工、制药等行业中各种容器的液位测量。
结构原理
ULB-F防腐型玻璃板液位计通过上下端连接法兰与容器上的对应法兰相连接，构成连通器，透过玻璃板直接观察容器内液体的实际高度。
ULB-F防腐型玻璃板液位计，接液材质为不锈钢内衬PTFE，玻璃接液面可选择加装优质云母片，适用于腐蚀性强的介质。
技术参数

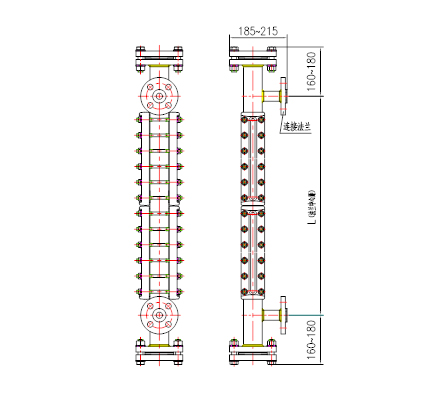

法兰中心距（L）：500、800、1100、1400、1700mm内任意选择；其它规格由用户指定。
操作压力：≤1.0MPa。
介质温度：≤100℃。
连接法兰：压力等级≤Class300或6.3MPa；
公称尺寸DN20、DN25、DN40 HG/T20592-2009、HG/T20615-2009或用户指定。
排污阀（可选）：不锈钢内衬PTFE球阀或塑料球阀，DN20（3/4＂）或用户指定。
产品选型
|
ULB- |
|
玻璃板液位计 |
系 列 号 |
|||||
|
|
F |
|
防腐型：操作压力≤1.0MPa，温度≤100℃ |
类 型 |
||||
|
|
T |
|
透光式 |
形 式 |
||||
|
R |
|
反射式 |
||||||
|
M |
|
透光式无盲区：观测长度=中心距 |
||||||
|
N |
|
反射式无盲区：观测长度=中心距 |
||||||
|
|
D |
|
单色显示 |
颜色显示 |
||||
|
S |
|
双色显示 |
||||||
|
|
1 |
|
1.6MPa |
连接法兰 压力等级 |
||||
|
2 |
|
2.5MPa |
||||||
|
3 |
|
4.0MPa |
||||||
|
4 |
|
6.3MPa |
||||||
|
A |
|
Class150（2.0MPa） |
||||||
|
B |
|
Class300（5.0MPa） |
||||||
|
X |
|
其它压力等级 |
||||||
|
|
S |
|
不锈钢304衬PTFE |
接液材质 |
||||
|
P |
|
不锈钢316L衬PTFE |
||||||
|
T |
|
其它材质 |
||||||
|
|
Y |
加云母片（仅适用于单色） |
||||||
|
ULS- |
F |
T |
D |
B |
S |
Y |
|
选型举例 |
|
ULB-FTDBSY为防腐型、透光式、单色显示、压力等级Class300，接液材质为不锈钢304衬PTFE、带云母片的玻璃板液位计。 |
||||||||
